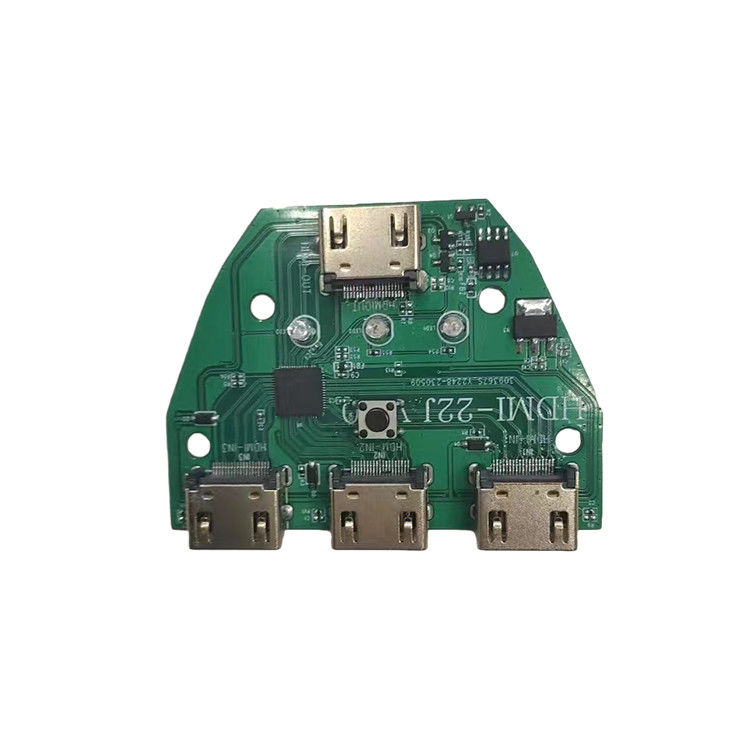

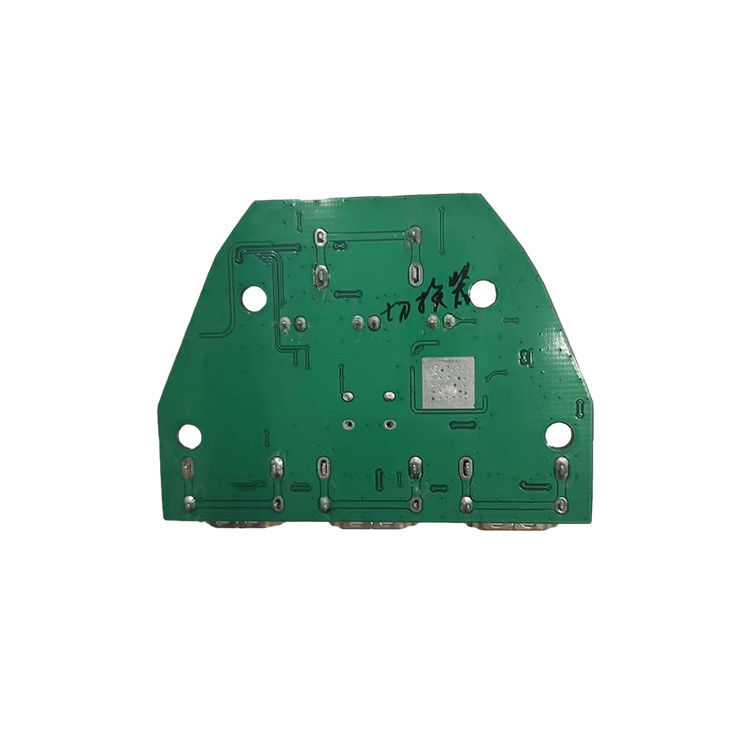

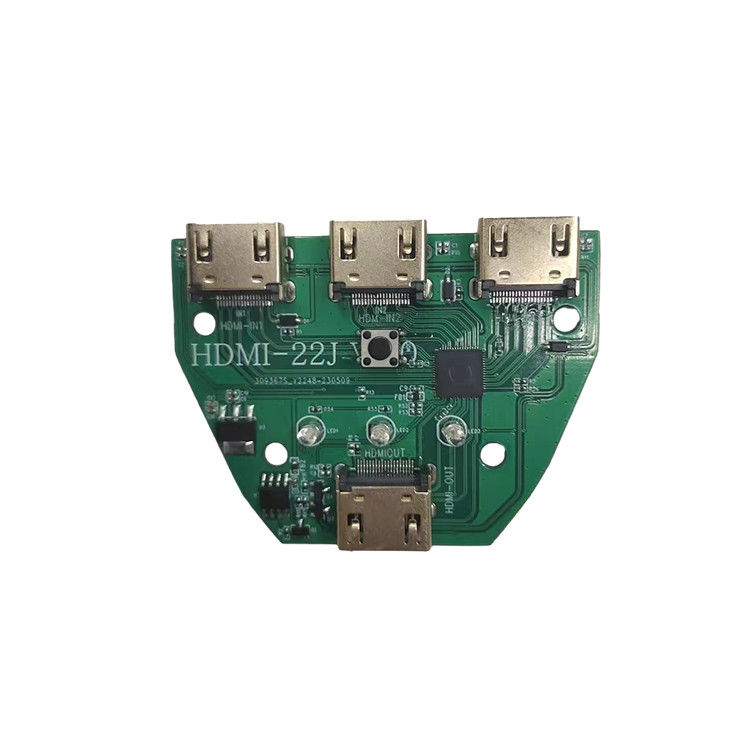

تطوير حل HDMI/DVI لتحويل الفيديو IC Chip
X3302 هو محول فيديو HDMI / DVI ذو 3 منافذ يعتمد على دعم RX ODT الجانب ودوائر الإدارة
شبكات الفيديو عالية الدقة وفقًا لمواصفات HDMI 1.4 و DVI 1.0. تسمح منافذ HDMI / DVI متعددة للمستهلكين بتوصيل مصادر إشارة HDMI / DVI المختلفة إلى جهاز HDTV الخاص بهم
متكاملة مع مفتاح HPD ، مفتاح DDC ، ومؤشر طاقة + 5V
محول الفيديو NX3302 يقلل من التكاليف بشكل كبير و يسهل عمليات التصنيع عن طريق اختيار مصدر عرض واحد / اكتشاف اتصال المستقبل من ثلاثة منافذ المستقبل ،تمكين إدارة نظام مرنة لإشارات HDMI/DVI وتوليد مخرجات صوتية/فيديو متوافقة بالكامل مع HDMI/DVI، متوافقة تمامًا مع مواصفات HDMI / DVI لتبديل DDC و HPD.
تكنولوجيا الارتعاش المنخفض
NX3302 يدمج مفاتيح DDC، مفاتيح HPD، و RX جانب ODT لتعزيز الأداء، وتقليل
تكاليف التصنيع، وتبسيط الأسلاك على لوحة الأساس للنظام.
دعم تحكم I2C
الخصائص
●جهد إمدادات الطاقة 3.3V ± 10%
● واجهة DDC مع الجهد المقاوم من 5 فولت
●متوافق مع HDMI 1.4 / DVI 1.0
● يدعم معدلات البيانات تصل إلى 3.4Gbps
● يدعم HDCP
